| Lugar de origen: | Porcelana |
| Nombre de la marca: | SANTO |
| Certificación: | ISO, CE |
| Número de modelo: | MH, BMH, MHL, ODM |
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | USD2000-10000/set |
| Detalles de empaquetado: | Piezas eléctricas y otras embaladas en cajas de madera contrachapada de alta calidad, vigas de acero |
| Tiempo de entrega: | 15-30 días laborables |
| Condiciones de pago: | LC, T/T |
| Capacidad de la fuente: | 5000 juego/año |
| Condición: | Nuevo | Garantía: | 12 meses |
|---|---|---|---|
| durar: | 7,5-35m | Servicio posventa proporcionado: | Ingenieros disponibles para dar servicio a maquinaria en el extranjero, instalación en campo, puesta |
| Rasgo: | Grúa pórtico | máx. altura de elevación: | 6m~30m |
| Momento de elevación nominal: | Diferente | máx. carga de elevación: | 1-20t, máximo hasta 32t |
| Nombre del producto: | Grúa de tierra de transbordador | Solicitud: | Taller, almacén, plantas, fábrica, almacén, etc. |
| Alta luz: | Sola grúa de pórtico de la viga del taller,sola grúa de pórtico de la viga 10ton,Pórtico Crane Rail Mounted Type |
||
pórtico Crane Rail Mounted Type de Workshop Single Girder del modelo de 10ton Mh
Descripción:
Información básica del producto
Modelo: Mh
Capacidad de elevación: 1t-20t
Clase obrera: ISO A3
Método de control: Control del gabinete, teledirigido y pendiente con control del cable
Temperatura ambiente: - 20-40℃ interior o al aire libre
Método de control: Control del gabinete, teledirigido y pendiente con control del cable
Piezas mecánicas principales: haz principal, piernas favorables, haz inferior con la rueda.
Piezas eléctricas: Motores que viajan largos, motores de elevación, motores que viajan cruzados, caja de control eléctrica, interruptores de límite, limitador de la sobrecarga.
Uso del producto:
La sola grúa de pórtico de la viga es el la grúa de pórtico montada sobre carriles de tierra y ampliamente utilizada en el interior abierto de la yarda y del almacén para el cargamento material/descargar
Ventajas del producto:
La grúa de Single Girder Gantry del modelo del Mh se equipa de los motores de la marca del top de China, diseño tradicional, tecnología madura, entrega rápida, mantenimiento fácil, estructura simple, coste económico le hace al superventas entre todas las grúas.
Las piezas detallan de la sola grúa de pórtico de la viga:
1. Mecanismo de elevación
- Alzamiento eléctrico de la sola viga
- MDG L tipo: Alzamiento montado lateral con el cangrejo
2. carretón conducido y haz de tierra del extremo
- Rueda ensanchada forjada
- Haz encajonado soldado con autógena rígido
- disposición compacta
3. Grider principal y piernas
- La viga principal y 4 piernas son encajonadas soldado con autógena
- Material: acero de carbono con de alta calidad de Q235B o de Q355B
- La viga principal es conectada por los pernos de la fuerza.
- Junta de la soldadura probada por el rayo de X o el examen ultrasónico;
- Deflection≤1/800 diseñado del palmo
4. control
- Control de la cabina
- Control pendiente
- Control inalámbrico
5. piezas eléctricas
- Fuente de alimentación del conductor
- Todo el movimiento de la grúa es independiente y se puede correr simultáneamente.
- Grado IP55 de la protección
- Los componentes se colocan de una manera amistosa del mantenimiento, y la disposición entera proporciona la buena protección
- Los cables del adorno se suspenden en las sillas de montar del cable, fijadas para telegrafiar las carretillas, corriendo en una C-pista galvanizada.
6. pintura
- protección contra la corrosión con retiro del moho por el chorreo con granalla mecánico Sa2.5
- Primera capa de epóxido de capa 30 micrones
- Segunda capa de epóxido de capa 30 micrones
- Tercera capa de capa de poliuretano 40 micrones
- Grueso medio: cerca de 100 micrones
- Color: Rojo o anaranjado según requisitos
Especificación técnica:
| Capacidad | tonelada | 3 | 5 | 10 | 16 | 20 | ||
| Palmo | m | 7, 10, 16,20,24,30, 35, 40 según el requisito | ||||||
| Método de la operación | Línea pendiente con el telecontrol de /Cabin/ del botón | |||||||
| Velocidad | Elevación | m/min | 8, 8/0.8 | 8,8/0.8 | 7,7/0.7 | 3,5 | 3,5 | |
| El viajar de la cruz | 20 | 20 | 20 | 20 | 20 | |||
| De largo viajando | Tierra | 20 | 20 | 20 | 20 | 20 | ||
| Cabina | 20, 30,45 | 20, 30,40 | 30,40 | 30,40 | 30,40 | |||
| Motor | Elevación | Tipo /kw |
ZD41-4/4.5 ZDS1-4/0.4/4.5 |
ZD141-4/7.5 ZDS10.8/4.5 | ZD151-4/13 ZDS11.5/4.5 | ZD151-4/13 | ZD152-4/18 | |
| El viajar de la cruz | ZDY12-4/0.4 | ZDY121-4/0.8 | ZDY21-4/0.82 | ZDY121-4/0.82 | YZD-4/0.84 | |||
| De largo viajando | Tierra |
ZDY21-4/0.82 ZDY21-4/1.52 |
YZY22-4/1.52 YZR132M2-6/3.72 |
YZR22-4/1.52 |
YZR160M1-6/6.32 YZR160M2-6/8.52 |
YZR160M1-6/6.32 YZR160M2-6/8.52 |
||
| Cabina |
ZDR100-4/1.52 ZDR112-4/2.12 |
YZR112L1-4/2.12 YZR160M1-6/2.12 |
YZR112L1-4/2.12 YZR160M2 |
YZR160M2-6/8.52 YZR160L2-6/112 |
YZR160M2-6/8.52 YZR160L2-6/112 |
|||
| Alzamiento eléctrico | Modelo | CD1/MD1 | CD1/MD1 | CD1/MD1 | CD1 | HC | ||
| Altura de elevación | m | 6,9,12,18,24,30 | ||||||
| Deber de trabajo | A3 | |||||||
| Fuente de alimentación | CA de 380V 50HZ 3phase (según su demanda) | |||||||
Características de la seguridad:
¡Dispositivo de protección contra sobrecarga del peso, almacenador intermediario de calidad superior de los materiales del poliuretano del transporte del tiempo largo, interruptor de límite de la grúa que viaja, una función más baja de la protección del voltaje, sistema de la parada de emergencia, sistema actual de la protección contra sobrecarga y así sucesivamente!
Uso:
Las solas especificaciones de la grúa de pórtico de la viga de la venta caliente se aplican extensamente para hacer la carga y la descarga del trabajo en al aire libre. Tal
como la acción material área, la planta del cemento, la industria del granito, el sector de la construcción, y dirigir industria y así sucesivamente.

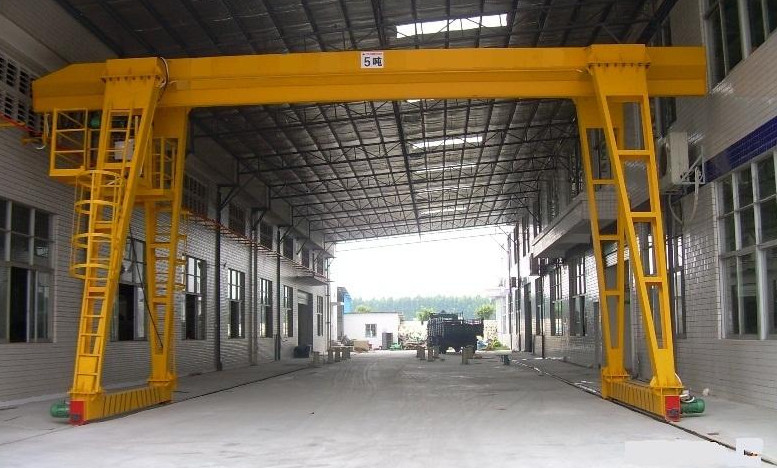

Crane Photos:
