| Lugar de origen: | CHINA |
| Nombre de la marca: | SANTO |
| Certificación: | ISO, CE |
| Número de modelo: | QDY, YZ, YZS, QL, QZ, CONTROL DE CALIDAD |
| Cantidad de orden mínima: | 1set |
|---|---|
| Precio: | USD10000-60000/set |
| Detalles de empaquetado: | Piezas eléctricas y otras llenas por el cajón de alta calidad de la madera contrachapada, los haces |
| Tiempo de entrega: | 45-55 días laborables |
| Condiciones de pago: | L/C, T/T |
| Capacidad de la fuente: | 4000set/year |
| Condición: | Nuevo | Garantía: | 12 meses |
|---|---|---|---|
| Palmo: | los 7-38m | Servicio post-venta proporcionado: | Ingenieros disponibles mantener la maquinaria en ultramar, servicio de reparación ayuda de la instal |
| Característica: | Grúa de puente móvil de arriba eléctrica | Altura de elevación máxima: | el 10m~35m |
| Momento de elevación clasificado: | Diferente | Carga de elevación máxima: | 320t |
| Uso: | Fábrica de acero, elevación de la cucharón, echando, fundición | Método de control: | Control teledirigido, de tierra inalámbrico, control pendiente |
| Color: | Amarillo, rojo, o como requirments | Fuente de energía: | 3 fase 380V 50hz o ser modificado para requisitos particulares |
| Fuente de alimentación: | 220V~480V 50/60Hz | Característica de la grúa: | Grúa de arriba actuada fácil de la viga doble |
| Tipo: | Grúa de arriba de la viga doble resistente, grúa del EOT | Mecanismo de elevación: | Carretilla abierta del torno |
| Velocidad de elevación: | Estándar o como requisito | Piezas eléctricas principales: | Chint, o como requirments Siemens, Schneider |
| Resaltar: | Grúas de la acería IP44,Grúas de la acería IP54,Grúa de la planta siderúrgica de QDY |
||
Grúas seguras y confiables resistentes de la acería para los trabajos del acero y del hierro
Introducción:
Con experiencia extensa de la industria y tecnología especializada de la grúa, las grúas de encargo de Santocrane pueden cubrir las necesidades de cada aspecto de las industrias del acero y de la producción y de transformación del metal. Nuestras grúas de encargo se pueden utilizar en condiciones duras y pueden trabajar bien en ambientes con temperaturas altas, niveles del polvo y la alta vibración. Podemos proporcionar la solución correcta de la grúa para cada uso en una acería. Por ejemplo, una grúa de la cucharón con cuatro vigas principales de la grúa puede manejar la cucharón con seguridad y eficientemente. Las grúas de arriba de la viga doble se utilizan para la entrega interna de los componentes para echar (tal como moldes) y la entrega de los bastidores para transformación. Las grúas semiautomáticas o completamente automáticas se pueden utilizar para los productos especiales del almacenamiento y de metal tales como bobinas y barras hechas del aluminio o de otros metales.
Crane Features:
¡En SANTO Cranes, tenemos una comprensión profunda en la industria de la acería! Entendemos lo que usted necesita y los requerimos de su grúa de arriba en su acería, pues nuestros ingenieros han estado sirviendo las acerías durante muchos años. Del proceso de raspar el metal (pedazo que maneja la grúa), a la fusión (grúa de carga), al producto final (grúa del billete) y al otro proceso. Hemos modificado servicio para requisitos particulares y los planes el actualizar para prevenir tiempo muerto.
Especial utilizó en la planta siderúrgica.
Alise comenzar y la detención.
El viajar seguro y confiable, larga vida.
Equipo eléctrico y cableado a prueba de calor.
Impulsión de la grúa: IP54 o IP44, aislamiento llano de F
De alta calidad con precio competitivo.
Especificación técnica:

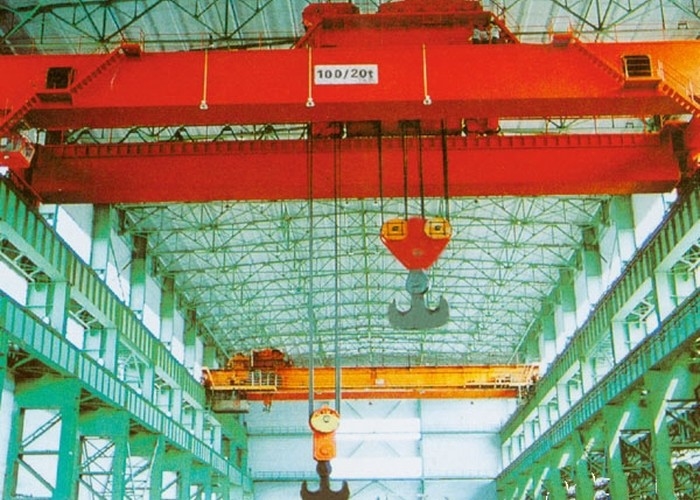

1. Tipo grúa de arriba de QDY de la viga doble de la acería
| Capacidad de elevación | T | 5 | 10 | 16/3.2 | 20/5 | 32/5 | 50/10 | 74/20 | |
| Palmo | m | 10.5-31.5 | |||||||
| Velocidad | Elevación principal del gancho | m/min | 15,5 | 10,4 | 10,7 | 9,8 | 7,8 | 7,8 | 6,1 |
| Aux. Hook Lifting | 14,6 | 15,5 | 15,5 | 10,4 | 9,7 | ||||
| El viajar de la carretilla | 37,2 | 43,8 | 44,6 | 44,6 | 42,4 | 39,3 | 33,8 | ||
| El viajar de la grúa | 92.7/93.7 |
92.7/86.5 |
76/89 | 76/89 | 89/75.3 | 75/76.6 | 67,3 | ||
| Modelo operativo | Cabina | ||||||||
| Deber de trabajo | A7 | ||||||||
| Fuente de alimentación |
A.C. trifásico 380V, 50Hz o modificado para requisitos particulares |
||||||||

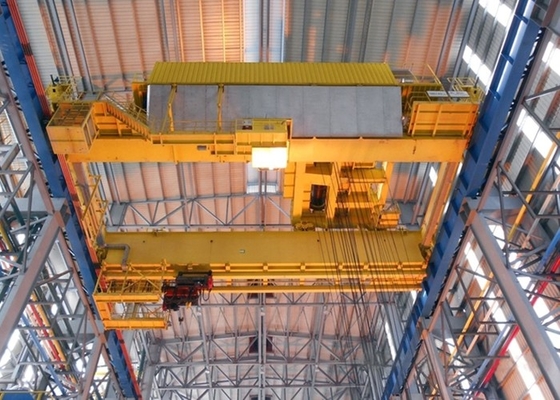

2. tipo grúa de arriba de YZ YZS de la viga doble de la acería
| Capacidad de elevación (t) | 200/50 | 225/65 | 240/80 | 280/65 | 320/80 | |
| Clase obrera | A7 | A7 | A7 | A7 | A7 | |
| Palmo (m) | 28 | 27 | 22 | 21 | 24,5 | |
| Altura de elevación | Gancho principal | 26 | 32 | 25 | 24 | 28 |
| Gancho auxiliar | 26 | 34 | 27 | 26 | 32 | |
| Velocidad | Gancho principal | 6 | 11 | 7 | 10 | 7,5 |
| Gancho auxiliar | 10 | 11 | 9,6 | 12 | 10 | |
| Carretilla principal | 41 | 41 | 35 | 30 | 29 | |
| Carretilla auxiliar | 38 | 39,5 | 38 | 39 | 39 | |
| Grúa | 78 | 84 | 80 | 76 | 58 | |
| Dimensiones (milímetros) | H | 6900 | 7000 | 7000 | 7600 | 7800 |
| H1 | 6000 | 5990 | 5650 | 6400 | 6500 | |
| H2 | 1650 | 1400 | 1350 | 1350 | 1500 | |
| B | 1700 | 17300 | 18500 | 19200 | 19500 | |
| B1 | 10000 | 10100 | 11250 | 12000 | 12500 | |
| B2 | 3200 | 3300 | 3800 | 3800 | 5000 | |
| Dimestion del límite (milímetros) | b | 450 | 450 | 450 | 500 | 500 |
| H3 | 6000 | 5800 | 5500 | 5900 | 6000 | |
| H4 | 1000 | 1000 | 1500 | 1500 | 1700 | |
| S1 | 2600 | 2500 | 2800 | 3200 | 3300 | |
| S2 | 3000 | 3000 | 3200 | 3500 | 3500 | |
| S3 | 2000 | 2200 | 2400 | 2400 | 2600 | |
| S4 | 1600 | 1600 | 2800 | 2800 | 3000 | |
| Carga de rueda máxima (kN) | 530 | 550 | 545 | 595 | 650 | |
| La pista de acero recomendó | QU120 | |||||
| Fuente de energía | A.C. trifásico 380V 50Hz | |||||
Diseño avanzado:
El tipo grúa de arriba de QDY de la viga del doble puede también alcanzar teledirigido con telemetría y tecnología teledirigida, asegurarse de que el equipo se puede utilizar en el alto polvo, la alta contaminación, la temperatura alta y el otro ambiente duro, mejorar su adaptabilidad y ampliar grandemente su gama del trabajo.
En vista del levantando los objetos de grúas metalúrgicas son relativamente complejos, incluyendo el metal líquido, los materiales nucleares, equipo grande, etc., tan para la seguridad de personales y equipo, es necesario instalar frenos de seguridad en el mecanismo de elevación principal de grúas metalúrgicas, con el control mecánico del mecanismo hidráulico.
Cuando el tipo comienzo de QDY de la grúa de gastos indirectos de la viga del doble, el freno de seguridad trabaja primero, y el freno de trabajo en el eje de alta velocidad comienza a trabajar otra vez. Cuando el freno metalúrgico de la grúa, el freno de trabajo del freno, el freno del freno de seguridad según la precolocación de retraso de tiempo. De esta manera, puede ser asegurado que cuando la pieza de la transmisión en el vínculo de la transmisión está dañada o quebrada, el objeto que es alzado está en un estado seguro.
Composición:
La grúa se compone principalmente de cinco porciones: carretilla principal, carretilla auxiliar, marco del puente, mecanismo que viaja de la carretilla, grupo del gancho y sistema de control eléctrico. El grupo del gancho es suspendido en la carretilla principal por la cuerda de alambre, la distancia entre los dos ganchos de la placa se fija, y se levanta la cucharón. Las dos carretillas se pueden actuar por separado para terminar diversas operaciones de elevación, y se pueden también ligar para terminar la cucharón que vuelca, descarga del acero residual, y las operaciones inútiles de la escoria. El mecanismo de elevación principal y auxiliar adopta la regulación de voltaje del estator y la regulación de la velocidad. El mecanismo que viaja de la carretilla y de la grúa adopta la regulación de la velocidad de la conversión de frecuencia, el ratio de regla de la velocidad es 1:10, y se controla el PLC.
¡Mirada adelante de su investigación y esperanza bondadosas de ayudar a su negocio fuerte en futuro próximo!
