Sola grúa de pórtico de la viga de los 7M-40M Span Truss Beam 10 Ton For Cement Plant

Tipo sola grúa de pórtico de la viga 10 Ton For Cement Plant del haz del braguero

Descripción:

La grúa de pórtico es un puente-tipo grúa en el cual el puente se apoya en la pista de tierra a través de los soportes en ambos lados. En estructura, consiste en el pórtico, el mecanismo de funcionamiento del carro, la carretilla de elevación y piezas eléctricas. Algunas grúas de pórtico tienen solamente soportes en un lado, y el otro lado se apoya en el edificio o el caballete de la fábrica, que se llaman una grúa del semi-pórtico. El marco superior del puente de la grúa de pórtico (haz principal incluyendo y haz del extremo), de soportes, de haces más bajos y de otras piezas. Para ampliar la gama de trabajo de la grúa, la viga principal puede extender más allá de los soportes a un o ambo lados para formar un voladizo. Una carretilla de levantamiento con una horca se puede también utilizar para ampliar el rango de operación de la grúa con la echada y la rotación de la horca.

Especificación técnica:

Cómo elegir:

1. Selección de grúa de pórtico
Cumpla con las regulaciones relevantes de GB/T14406-1993 y de GB5905-86 para las grúas de pórtico generales.
En circunstancias normales, la capacidad de elevación es menos que 50t, el palmo es menos de los 35m, y no hay requisitos especiales para el uso, el solo tipo del haz principal debe ser seleccionado. Si la anchura de la pierna del pórtico se requiere ser grande, la velocidad de trabajo es alta, o los pedazos pesados y largos se levantan a menudo, la grúa de pórtico de la doble-viga deben ser seleccionados.

2. Palmo y longitud voladiza
El palmo de la grúa de pórtico es un factor importante que afecta a la calidad de la grúa sí mismo. En la selección, el palmo se debe minimizar bajo premisa de cumplir las condiciones del uso del equipo y de cumplir los estándares de la serie del palmo.

3. El principio de determinar la distancia entre ejes
(a) puede cumplir los requisitos de la estabilidad del pórtico a lo largo de la dirección de la pista de la grúa;
(b) las dimensiones totales de las mercancías deben poder pasar suavemente a través del marco de acero plano de los soportes;
(c) nota que la distancia entre ejes B es proporcional al palmo S. Generalmente, la distancia entre ejes B= (1/4-1/6) S.

4. se determina el tamaño del espaciamiento de la grúa de pórtico
Durante trabajo, debe haber una determinada cantidad de espacio entre las dimensiones externas de la grúa de pórtico y el paso de mercancías y de vehículos de transporte en la yarda a facilitar el cargar y el descargar de operaciones. Al cargar y descargando dentro del palmo, el vehículo de transporte general debe guardar una distancia de más los de 0.7m de la pierna de la puerta. Cuando el esparcidor no está funcionando, no debe haber una distancia de más los de 0.5m del vehículo de transporte, y cuando las mercancías pasan a través de las piernas de la puerta, debe haber una distancia de más los de 0.5m.

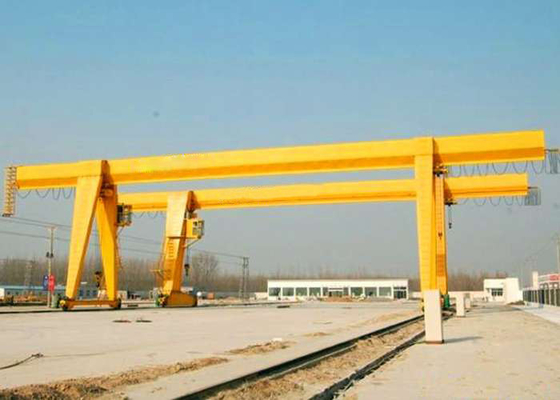

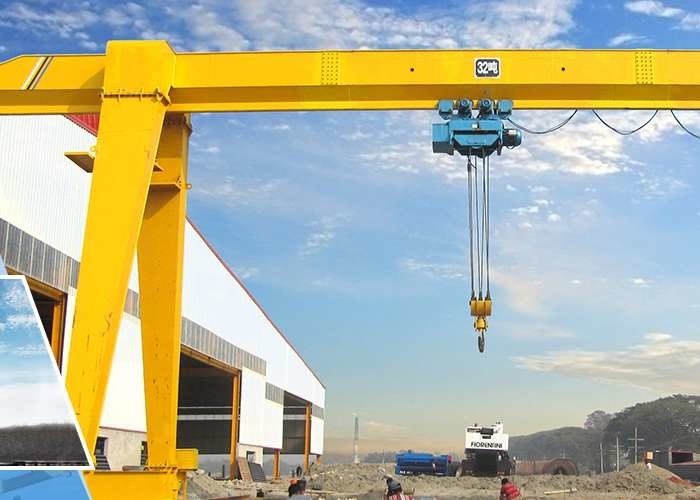

Crane Photos:
