Pórtico eléctrico resistente Crane For Construction del alzamiento 3T-32T del viento

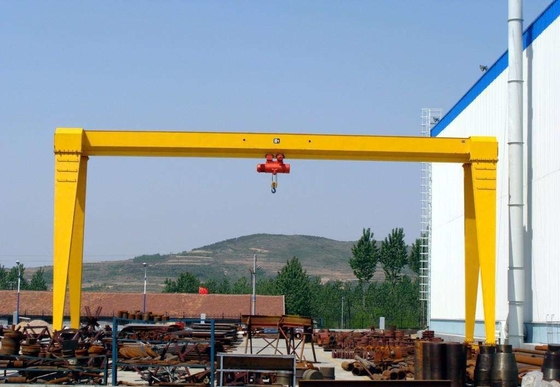

Sola industria de Crane With Hook For Construction del pórtico de la viga del alzamiento eléctrico

Descripción:

La sola grúa de pórtico de la viga tiene las características de la estructura simple, instalación fácil, resistencia ligera, buena del viento. La viga principal es sobre todo estructura encajonada del carril del prejuicio. El tipo porta grúa del alzamiento eléctrico del alzamiento y el CD, Doctor en Medicina y así sucesivamente muchas clases de las aplicaciones necesarias del alzamiento eléctrico del modelo, son una clase el centro y la grúa que tiene el árbol a moverse, del alzamiento de la pequeña escala es la capacidad de elevación conveniente 3t~32t, es conveniente el palmo es 12~35 metros, la temperatura de las condiciones de trabajo - 20℃ a +40℃.

Características de la seguridad:

¡Dispositivo de protección contra sobrecarga del peso, almacenador intermediario de calidad superior de los materiales del poliuretano del transporte del tiempo largo, interruptor de límite de la grúa que viaja, una función más baja de la protección del voltaje, sistema de la parada de emergencia, sistema actual de la protección contra sobrecarga y así sucesivamente!

Especificación técnica:

1. Mecanismo de elevación
- Alzamiento eléctrico de la sola viga
- MDG L tipo: Alzamiento montado lateral con el cangrejo
2. carretón conducido y haz de tierra del extremo
- Rueda ensanchada forjada
- Haz encajonado soldado con autógena rígido
- disposición compacta

3. Grider principal y piernas
- La viga principal y 4 piernas son encajonadas soldado con autógena
- Material: acero de carbono con de alta calidad de Q235B o de Q355B
- La viga principal es conectada por los pernos de la fuerza.
- Junta de la soldadura probada por el rayo de X o el examen ultrasónico;
- Deflection≤1/800 diseñado del palmo
4. control
- Control de la cabina
- Control pendiente
- Control inalámbrico
5. piezas eléctricas
- Fuente de alimentación del conductor
- Todo el movimiento de la grúa es independiente y se puede correr simultáneamente.
- Grado IP55 de la protección
- Los componentes se colocan de una manera amistosa del mantenimiento, y la disposición entera proporciona la buena protección
- Los cables del adorno se suspenden en las sillas de montar del cable, fijadas para telegrafiar las carretillas, corriendo en una C-pista galvanizada.
6. pintura
- protección contra la corrosión con retiro del moho por el chorreo con granalla mecánico Sa2.5
- Primera capa de epóxido de capa 30 micrones
- Segunda capa de epóxido de capa 30 micrones
- Tercera capa de capa de poliuretano 40 micrones
- Grueso medio: cerca de 100 micrones
- Color: Rojo o anaranjado según requisitos

Cómo elegir:

1. Selección de grúa de pórtico
Cumpla con las regulaciones relevantes de GB/T14406-1993 y de GB5905-86 para las grúas de pórtico generales.
En circunstancias normales, la capacidad de elevación es menos que 50t, el palmo es menos de los 35m, y no hay requisitos especiales para el uso, el solo tipo del haz principal debe ser seleccionado. Si la anchura de la pierna del pórtico se requiere ser grande, la velocidad de trabajo es alta, o los pedazos pesados y largos se levantan a menudo, la grúa de pórtico de la doble-viga deben ser seleccionados.

2. Palmo y longitud voladiza
El palmo de la grúa de pórtico es un factor importante que afecta a la calidad de la grúa sí mismo. En la selección, el palmo se debe minimizar bajo premisa de cumplir las condiciones del uso del equipo y de cumplir los estándares de la serie del palmo.

3. El principio de determinar la distancia entre ejes
(a) puede cumplir los requisitos de la estabilidad del pórtico a lo largo de la dirección de la pista de la grúa;
(b) las dimensiones totales de las mercancías deben poder pasar suavemente a través del marco de acero plano de los soportes;
(c) nota que la distancia entre ejes B es proporcional al palmo S. Generalmente, la distancia entre ejes B= (1/4-1/6) S.

4. Se determina el tamaño del espaciamiento de la grúa de pórtico
Durante trabajo, debe haber una determinada cantidad de espacio entre las dimensiones externas de la grúa de pórtico y el paso de mercancías y de vehículos de transporte en la yarda a facilitar el cargar y el descargar de operaciones. Al cargar y descargando dentro del palmo, el vehículo de transporte general debe guardar una distancia de más los de 0.7m de la pierna de la puerta. Cuando el esparcidor no está funcionando, no debe haber una distancia de más los de 0.5m del vehículo de transporte, y cuando las mercancías pasan a través de las piernas de la puerta, debe haber una distancia de más los de 0.5m.
