| Lugar de origen: | CHINA |
| Nombre de la marca: | SANTO |
| Certificación: | ISO, CE |
| Número de modelo: | MH, BMH, MHL, MDG |
| Cantidad de orden mínima: | 1set |
|---|---|
| Precio: | USD2000-10000/set |
| Detalles de empaquetado: | Piezas eléctricas y otras llenas por el cajón de alta calidad de la madera contrachapada, los haces |
| Tiempo de entrega: | 15-30 días laborables |
| Condiciones de pago: | L/C, T/T |
| Capacidad de la fuente: | 5000set/year |
| CONDICIÓN: | Nuevo | Garantía: | 12 meses |
|---|---|---|---|
| Palmo: | los 7.5-35m | Servicio post-venta proporcionado: | Ingenieros disponibles mantener la maquinaria en ultramar, servicio de reparación ayuda de la instal |
| característica: | grúa de pórtico | Max. Lifting Height: | los 6m~30m |
| Momento de elevación clasificado: | Diferente | Carga de elevación máxima: | 1-20t, máximo arriba a 32t |
| Nombre de producto: | Grúa de tierra de transbordador | USO: | taller, Warehouse, plantas, fábrica, almacén y así sucesivamente |
| Método de control: | Control teledirigido, de tierra inalámbrico, control pendiente | Capacidad de carga clasificada: | 1-20t |
| Color: | Amarillo, rojo, o como requirments | Fuente de energía: | 3 fase 380V 50hz o ser modificado para requisitos particulares |
| fuente de alimentación: | 220V~480V 50/60Hz | Característica de la grúa: | Grúa de puente actuada fácil de viga, sola grúa de gastos indirectos de la viga, grúa del EOT, grúa |
| Tipo: | Sola grúa de puente de viga del alzamiento, sola grúa de gastos indirectos de la viga, grúa de arrib | Mecanismo de elevación: | Alzamiento eléctrico |
| Velocidad de elevación: | 0~8m/min | Piezas eléctricas principales: | Chint, o como requirments Siemens, Schneider |
| Alta luz: | Sola grúa de pórtico de la viga del palmo los 35m,grúa de pórtico de 50 toneladas IP55,Grúa porta del puerto al aire libre IP55 |
||
Modelo modificado para requisitos particulares 16 Ton Steel Launching Single Girder Goliath Gantry Crane del Mh
Descripción:
La grúa de pórtico es un puente-tipo grúa en el cual el puente es apoyado en la pista de tierra por los soportes en ambos lados. Estructural, consiste en un pórtico, un mecanismo de funcionamiento del carro, una carretilla de levantamiento y piezas eléctricas. Algunas grúas de pórtico tienen solamente soportes en un lado, y el otro lado se apoya en el taller o el caballete, que se llaman una grúa del semi-pórtico. El marco superior del puente de la grúa de pórtico (haz principal incluyendo y el haz del extremo), los soportes, el haz más bajo y otras piezas se componen. Para ampliar la gama de trabajo de la grúa, el haz principal puede extender más allá de los soportes a un o ambo lados para formar un voladizo. Una carretilla de levantamiento con una horca se puede también utilizar para ampliar el rango de operación de la grúa con la echada y la rotación de la horca.
Las piezas detallan de la sola grúa de pórtico de la viga:
1. Mecanismo de elevación
- Alzamiento eléctrico de la sola viga
- MDG L tipo: Alzamiento montado lateral con el cangrejo
2. carretón conducido y haz de tierra del extremo
- Rueda ensanchada forjada
- Haz encajonado soldado con autógena rígido
- disposición compacta
3. Grider principal y piernas
- La viga principal y 4 piernas son encajonadas soldado con autógena
- Material: acero de carbono con de alta calidad de Q235B o de Q355B
- La viga principal es conectada por los pernos de la fuerza.
- Junta de la soldadura probada por el rayo de X o el examen ultrasónico;
- Deflection≤1/800 diseñado del palmo
4. control
- Control de la cabina
- Control pendiente
- Control inalámbrico
5. piezas eléctricas
- Fuente de alimentación del conductor
- Todo el movimiento de la grúa es independiente y se puede correr simultáneamente.
- Grado IP55 de la protección
- Los componentes se colocan de una manera amistosa del mantenimiento, y la disposición entera proporciona la buena protección
- Los cables del adorno se suspenden en las sillas de montar del cable, fijadas para telegrafiar las carretillas, corriendo en una C-pista galvanizada.
6. pintura
- protección contra la corrosión con retiro del moho por el chorreo con granalla mecánico Sa2.5
- Primera capa de epóxido de capa 30 micrones
- Segunda capa de epóxido de capa 30 micrones
- Tercera capa de capa de poliuretano 40 micrones
- Grueso medio: cerca de 100 micrones
- Color: Rojo o anaranjado según requisitos
Especificación técnica:
| Capacidad | tonelada | 3 | 5 | 10 | 16 | 20 | ||
| Palmo | m | 7, 10, 16,20,24,30, 35, 40 según el requisito | ||||||
| Método de la operación | Línea pendiente con el telecontrol de /Cabin/ del botón | |||||||
| Velocidad | Elevación | m/min | 8, 8/0.8 | 8,8/0.8 | 7,7/0.7 | 3,5 | 3,5 | |
| El viajar de la cruz | 20 | 20 | 20 | 20 | 20 | |||
| De largo viajando | Tierra | 20 | 20 | 20 | 20 | 20 | ||
| Cabina | 20, 30,45 | 20, 30,40 | 30,40 | 30,40 | 30,40 | |||
| Motor | Elevación | Tipo /kw |
ZD41-4/4.5 ZDS1-4/0.4/4.5 |
ZD141-4/7.5 ZDS10.8/4.5 | ZD151-4/13 ZDS11.5/4.5 | ZD151-4/13 | ZD152-4/18 | |
| El viajar de la cruz | ZDY12-4/0.4 | ZDY121-4/0.8 | ZDY21-4/0.82 | ZDY121-4/0.82 | YZD-4/0.84 | |||
| De largo viajando | Tierra |
ZDY21-4/0.82 ZDY21-4/1.52 |
YZY22-4/1.52 YZR132M2-6/3.72 |
YZR22-4/1.52 |
YZR160M1-6/6.32 YZR160M2-6/8.52 |
YZR160M1-6/6.32 YZR160M2-6/8.52 |
||
| Cabina |
ZDR100-4/1.52 ZDR112-4/2.12 |
YZR112L1-4/2.12 YZR160M1-6/2.12 |
YZR112L1-4/2.12 YZR160M2 |
YZR160M2-6/8.52 YZR160L2-6/112 |
YZR160M2-6/8.52 YZR160L2-6/112 |
|||
| Alzamiento eléctrico | Modelo | CD1/MD1 | CD1/MD1 | CD1/MD1 | CD1 | HC | ||
| Altura de elevación | m | 6,9,12,18,24,30 | ||||||
| Deber de trabajo | A3 | |||||||
| Fuente de alimentación | CA de 380V 50HZ 3phase (según su demanda) | |||||||
Características de la seguridad:
¡Dispositivo de protección contra sobrecarga del peso, almacenador intermediario de calidad superior de los materiales del poliuretano del transporte del tiempo largo, interruptor de límite de la grúa que viaja, una función más baja de la protección del voltaje, sistema de la parada de emergencia, sistema actual de la protección contra sobrecarga y así sucesivamente!
Uso:
Las solas especificaciones de la grúa de pórtico de la viga de la venta caliente se aplican extensamente para hacer la carga y la descarga del trabajo en al aire libre. Tal
como la acción material área, la planta del cemento, la industria del granito, el sector de la construcción, y dirigir industria y así sucesivamente.

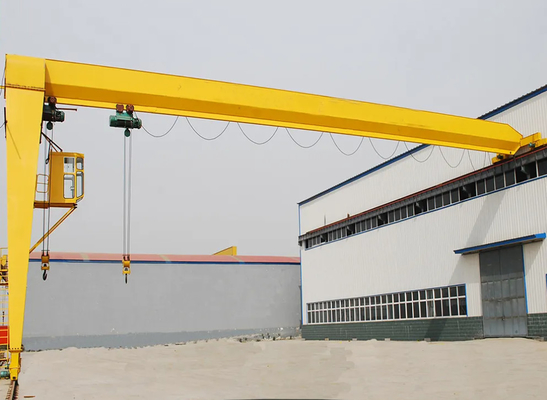

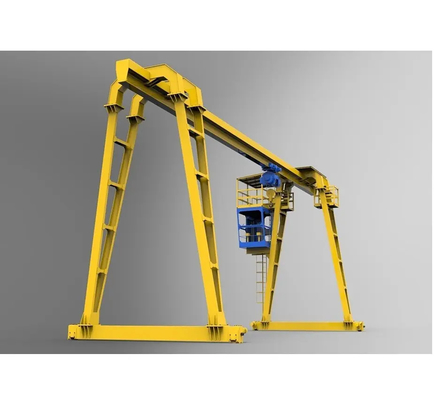

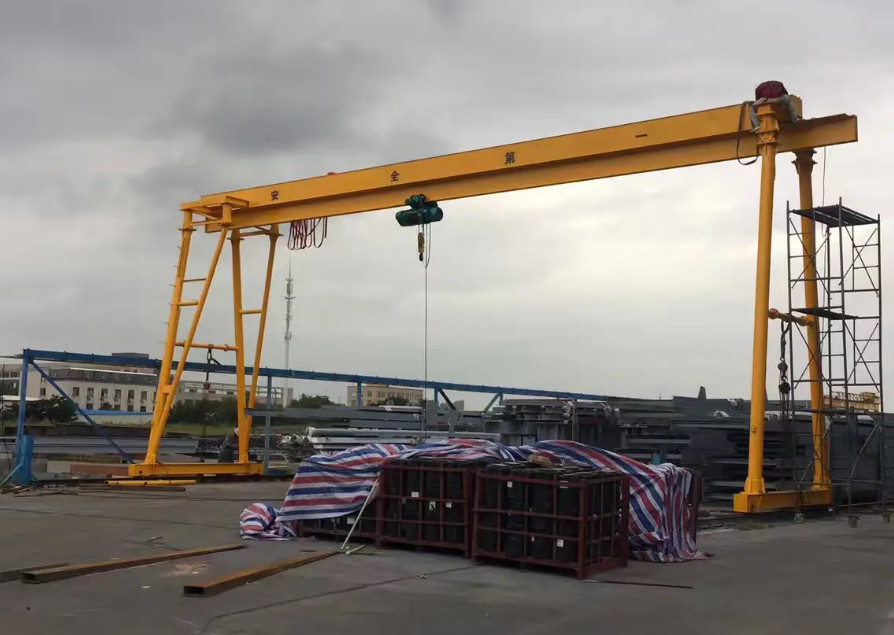

Crane Photos:
