| Lugar de origen: | CHINA |
| Nombre de la marca: | SANTO |
| Certificación: | ISO, CE |
| Número de modelo: | MH, BMH, MHL, MDG |
| Cantidad de orden mínima: | 1set |
|---|---|
| Precio: | USD2000-10000/set |
| Detalles de empaquetado: | Piezas eléctricas y otras llenas por el cajón de alta calidad de la madera contrachapada, los haces |
| Tiempo de entrega: | 15-30 días laborables |
| Condiciones de pago: | L/C, T/T |
| Capacidad de la fuente: | 5000set/year |
| Piezas eléctricas principales: | Chint, o como requirments Siemens, Schneider | Método de control: | Control teledirigido, de tierra inalámbrico, control pendiente |
|---|---|---|---|
| Palmo: | los 7.5-35m | Característica: | Grúa de pórtico |
| Altura de elevación máxima: | los 6m~30m | Momento de elevación clasificado: | Diferente |
| Carga de elevación máxima: | 1-20t, máximo arriba a 32t | Servicio post-venta proporcionado: | Ingenieros disponibles mantener la maquinaria en ultramar, servicio de reparación ayuda de la instal |
| Uso: | taller, Warehouse, plantas, fábrica, almacén y así sucesivamente | Mecanismo de elevación: | Alzamiento eléctrico |
| Resaltar: | 10 al aire libre Ton Gantry Crane,palmo de los 35m grúa de pórtico de 10 toneladas,grúa de arriba del palmo de los 7.5m 10 toneladas |
||
Manipulación de materiales al aire libre de Crane With Hook For Indoor del alzamiento del solo pórtico eléctrico teledirigido de la viga
Descripción:
Las grúas de pórtico también se conocen como las grúas porta o grúas de Goliat y actúan en el piso - carriles montados bastante que un sistema favorable de la pista según lo utilizado por las grúas de puente.
Semi las grúas de pórtico ofrecen un piso - carril montado y un carril estructural montado. SANTO tienen solas soluciones de la viga para las grúas de pórtico a partir de 1 tonelada SWL hasta 32 toneladas y soluciones dobles de la viga hasta 500 toneladas SWL.
SANTO también fabrican una gama de grúas de pórtico creadas para requisitos particulares específicas a las aplicaciones cliente.
Esta grúa se hace juego normalmente con el alzamiento eléctrico de la sola viga como mecanismo de elevación, control fácil, bajo costo.
Aplicado afuera hacer el cargamento común y la descarga con los alzamientos fuertes.
Especificación técnica:
| Capacidad | tonelada | 3 | 5 | 10 | 16 | 20 | ||
| Palmo | m | 7, 10, 16,20,24,30, 35, 40 según el requisito | ||||||
| Método de la operación | Línea pendiente con el telecontrol de /Cabin/ del botón | |||||||
| Velocidad | Elevación | m/min | 8, 8/0.8 | 8,8/0.8 | 7,7/0.7 | 3,5 | 3,5 | |
| El viajar de la cruz | 20 | 20 | 20 | 20 | 20 | |||
| De largo viajando | Tierra | 20 | 20 | 20 | 20 | 20 | ||
| Cabina | 20, 30,45 | 20, 30,40 | 30,40 | 30,40 | 30,40 | |||
| Motor | Elevación | Tipo /kw |
ZD41-4/4.5 ZDS1-4/0.4/4.5 |
ZD141-4/7.5 ZDS10.8/4.5 | ZD151-4/13 ZDS11.5/4.5 | ZD151-4/13 | ZD152-4/18 | |
| El viajar de la cruz | ZDY12-4/0.4 | ZDY121-4/0.8 | ZDY21-4/0.82 | ZDY121-4/0.82 | YZD-4/0.84 | |||
| De largo viajando | Tierra |
ZDY21-4/0.82 ZDY21-4/1.52 |
YZY22-4/1.52 YZR132M2-6/3.72 |
YZR22-4/1.52 |
YZR160M1-6/6.32 YZR160M2-6/8.52 |
YZR160M1-6/6.32 YZR160M2-6/8.52 |
||
| Cabina |
ZDR100-4/1.52 ZDR112-4/2.12 |
YZR112L1-4/2.12 YZR160M1-6/2.12 |
YZR112L1-4/2.12 YZR160M2 |
YZR160M2-6/8.52 YZR160L2-6/112 |
YZR160M2-6/8.52 YZR160L2-6/112 |
|||
| Alzamiento eléctrico | Modelo | CD1/MD1 | CD1/MD1 | CD1/MD1 | CD1 | HC | ||
| Altura de elevación | m | 6,9,12,18,24,30 | ||||||
| Deber de trabajo | A3 | |||||||
| Fuente de alimentación | CA de 380V 50HZ 3phase (según su demanda) | |||||||
Las piezas detallan de la sola grúa de pórtico de la viga:
1. Mecanismo de elevación
- Alzamiento eléctrico de la sola viga
- MDG L tipo: Alzamiento montado lateral con el cangrejo
2. carretón conducido y haz de tierra del extremo
- Rueda ensanchada forjada
- Haz encajonado soldado con autógena rígido
- disposición compacta
3. Grider principal y piernas
- La viga principal y 4 piernas son encajonadas soldado con autógena
- Material: acero de carbono con de alta calidad de Q235B o de Q355B
- La viga principal es conectada por los pernos de la fuerza.
- Junta de la soldadura probada por el rayo de X o el examen ultrasónico;
- Deflection≤1/800 diseñado del palmo
4. control
- Control de la cabina
- Control pendiente
- Control inalámbrico
5. piezas eléctricas
- Fuente de alimentación del conductor
- Todo el movimiento de la grúa es independiente y se puede correr simultáneamente.
- Grado IP55 de la protección
- Los componentes se colocan de una manera amistosa del mantenimiento, y la disposición entera proporciona la buena protección
- Los cables del adorno se suspenden en las sillas de montar del cable, fijadas para telegrafiar las carretillas, corriendo en una C-pista galvanizada.
6. pintura
- protección contra la corrosión con retiro del moho por el chorreo con granalla mecánico Sa2.5
- Primera capa de epóxido de capa 30 micrones
- Segunda capa de epóxido de capa 30 micrones
- Tercera capa de capa de poliuretano 40 micrones
- Grueso medio: cerca de 100 micrones
- Color: Rojo o anaranjado según requisitos
Características de la seguridad:
¡Dispositivo de protección contra sobrecarga del peso, almacenador intermediario de calidad superior de los materiales del poliuretano del transporte del tiempo largo, interruptor de límite de la grúa que viaja, una función más baja de la protección del voltaje, sistema de la parada de emergencia, sistema actual de la protección contra sobrecarga y así sucesivamente!
Uso:
Las solas especificaciones de la grúa de pórtico de la viga de la venta caliente se aplican extensamente para hacer la carga y la descarga del trabajo en al aire libre. Tal
como la acción material área, la planta del cemento, la industria del granito, el sector de la construcción, y dirigir industria y así sucesivamente.
Sobre nosotros:
Ofrecemos una gama completa de los recambios/de los componentes /kits para las grúas y la maquinaria de elevación que se adaptan para cubrir necesidades específicas del cliente.
Nuestros paquetes del equipo de la grúa proporcionan el de alta calidad y la operación confiable para nuestros clientes espera de Santo Cranes mientras que todos los recambios/componentes /kits se pueden adaptar a los específicos de su solo-viga, de la doble-viga, o de las grúas de la suspensión.
Podemos proporcionar:
- Carros del extremo, camiones del extremo y unidades del viaje
- Alzamientos: alzamiento de cuerda, alzamiento de cadena
- Fuente de alimentación: barra de distribución del conductor, carriles de la conducta, sistema del adorno
- Sistema de control: control teledirigido y pendiente de radio, control de la leva, control de la palanca de mando
- Bloque de gancho, gancho
- La rueda de la grúa, rueda monta
- Tambor de cuerda
- Herramientas de elevación debajo del gancho: cubo del gancho agarrador, imán de elevación
- polea, bloque de polea
Para más información sobre nuestros equipos de la grúa, usted puede entrarnos en contacto con al fondo de esta página.

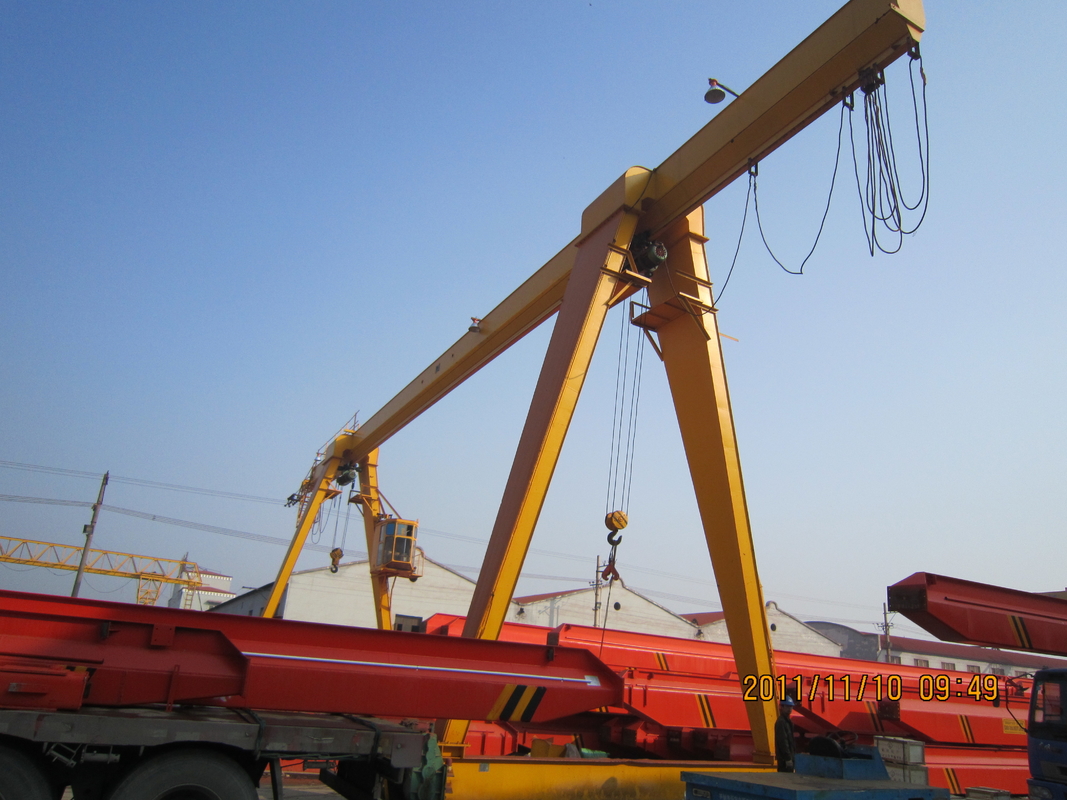

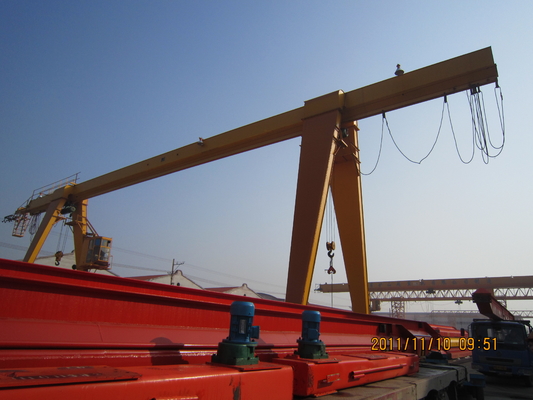

Crane Photos:
